| 型式 | 単位 | 1600MMX | ||||
|---|---|---|---|---|---|---|
| 240 | 340 | 470 | ||||
| 射 出 |
スクリュ径 | mm | 120 | 135 | 150 | |
| 理論射出容量 | cm3 | 6,780 | 9,660 | 13,200 | ||
| 射出質量 | ポリスチレン(PS) | g | 6,240 | 8,890 | 12,100 | |
| ポリエチレン（PE） | 5,020 | 7,150 | 9,770 | |||
| 射出圧力 | MPa (kgf/cm2) |
177 （1,800） |
||||
| 射出速度 | mm/sec | 97 | 88 | 76 | ||
| 射出率 | cm3/sec | 1,095 | 1,260 | 1,350 | ||
| 可塑化能力(PS) | kg/hr | 655 | 700 | 750 | ||
| スクリュ回転速度 | rpm | 112 | 112 | 110 | ||
| 型 締 |
型締力 | kN (tf) |
15,690 （1,600） |
|||
| 型開力 | 1,225 （125） |
|||||
| 型閉速度（高速） | m/min | 45 | ||||
| 型開速度（高速） | ||||||
| 型盤寸法（H×V） | mm | 2,500×2,000 | ||||
| タイバー間隔（H×V） | 1,850×1,520 | |||||
| 型締ストローク | 2,450 | |||||
| デイライト | 3,200 | |||||
| 金型厚さ | 750～1,500 | |||||
| エジェクタ | 押出力 | kN （tf） |
294（30） | |||
| ストローク | mm | 300 | ||||
| 一 般 |
ポンプ用電動機 | kW | 146 | 169 | 192 | |
| ヒータ容量（380V/50Hz） | 53.5 | 67.5 | 84.8 | |||
| 作動油容量[タンク内] | L | 2,600 [2,000] |
3,100 [2,500] |
|||
| 機械寸法 | L | m | 12.6 | 12.8 | 13.9 | |
| W | 3.9 | |||||
| H | 3.3 | |||||
| 機械質量 | ton | 80 | 83 | 89 | ||
注）１．本表の数値は予告なしに改良変更することがあります。
２．本表の数値は60Hz、50Hz共通です。（ヒータ電気容量除く）
３．射出重量、射出率、可塑化能力は、使用樹脂、成形条件により異なります。

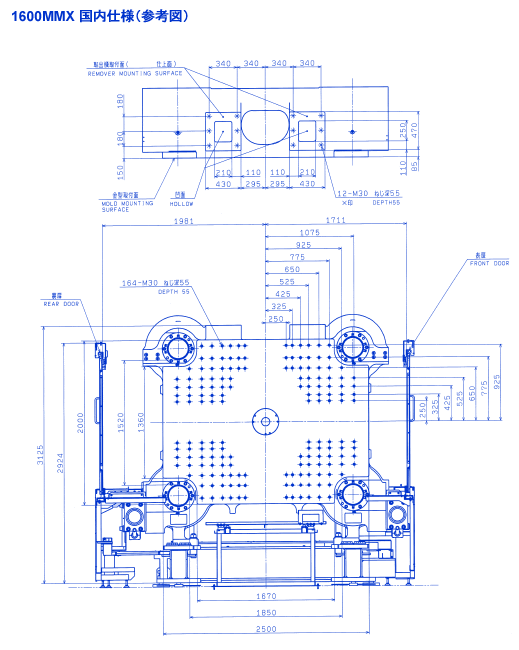

注）金型取付寸法図は予告なしに改良変更することがあります。
